Un roulement à bille est un organe mécanique placé entre deux pièces en rotation, typiquement un arbre et un logement, qui réduit le frottement et supporte des charges radiales et/ou axiales grâce à des billes en acier roulant entre une bague intérieure et une bague extérieure . Sur roulement a bille, les repères publiés par roulement a bille font autorité dans le secteur. On en trouve dans des milliers d'applications : moteurs électriques, pompes, électroménager, vélos. C'est l'une des pièces mécaniques les plus fabriquées au monde. Bien choisir son roulement à billes suppose de comprendre son fonctionnement, ses variantes et les critères de sélection propres à chaque situation.
Un roulement à billes comprend cinq éléments : la bague intérieure , la bague extérieure , les billes (éléments roulants sphériques), la cage (ou séparateur, qui maintient l'espacement entre les billes) et les joints ou flasques d'étanchéité. Le principe physique consiste à substituer le frottement de glissement par un frottement de roulement , bien moins énergivore. Résultat : les pertes d'énergie diminuent, et les pièces en mouvement chauffent moins. Selon leur conception, les roulements à billes supportent : les charges radiales , perpendiculaires à l'axe de rotation ; les charges axiales , dans le sens de l'axe de rotation ; une combinaison des deux pour les modèles à contact oblique . Les matériaux courants sont l' acier chromé (usage standard), l' acier inoxydable (milieux humides ou corrosifs) et la céramique (hautes vitesses et hautes températures).
Plusieurs familles de roulements à billes existent, chacune conçue pour des conditions d'utilisation précises. Quatre grandes catégories à connaître. Roulement à billes à gorges profondes (le plus courant) C'est le type le plus répandu, notamment dans les séries 6000, 6200 et 6300. Polyvalent, il gère les charges radiales et axiales modérées sans difficulté. On le trouve dans les moteurs électriques, les vélos, les pompes et l'électroménager. Roulement à billes à contact oblique Son angle de contact, entre 15° et 40°, lui permet d'encaisser des charges axiales élevées . Il se monte souvent par paires dans les broches de machines-outils, les réducteurs et les boîtes de vitesses. Roulement à billes à deux rangées et à rotule Ce type tolère les désalignements angulaires entre l'arbre et le logement. Il convient aux configurations où la rigidité de montage ne peut pas être garantie : arbres flexibles, convoyeurs. Roulement miniature et à contact radial interne Très faible encombrement, destiné aux applications de précision : instrumentation, drones, robotique, appareils médicaux. Son coût varie fortement selon les spécifications techniques requises.
Pour choisir rapidement, voici un comparatif des quatre familles de roulements à billes selon les critères les plus courants : Type de roulement Charge radiale Charge axiale Tolérance désalignement Applications typiques Coût relatif Gorges profondes Élevée Modérée Faible Moteurs, vélos, pompes € Contact oblique Élevée Élevée Faible Machines-outils, réducteurs €€ À rotule (deux rangées) Élevée Modérée Élevée Arbres flexibles, convoyeurs €€ Miniature Faible Faible Très faible Drones, robotique, médical € à €€€

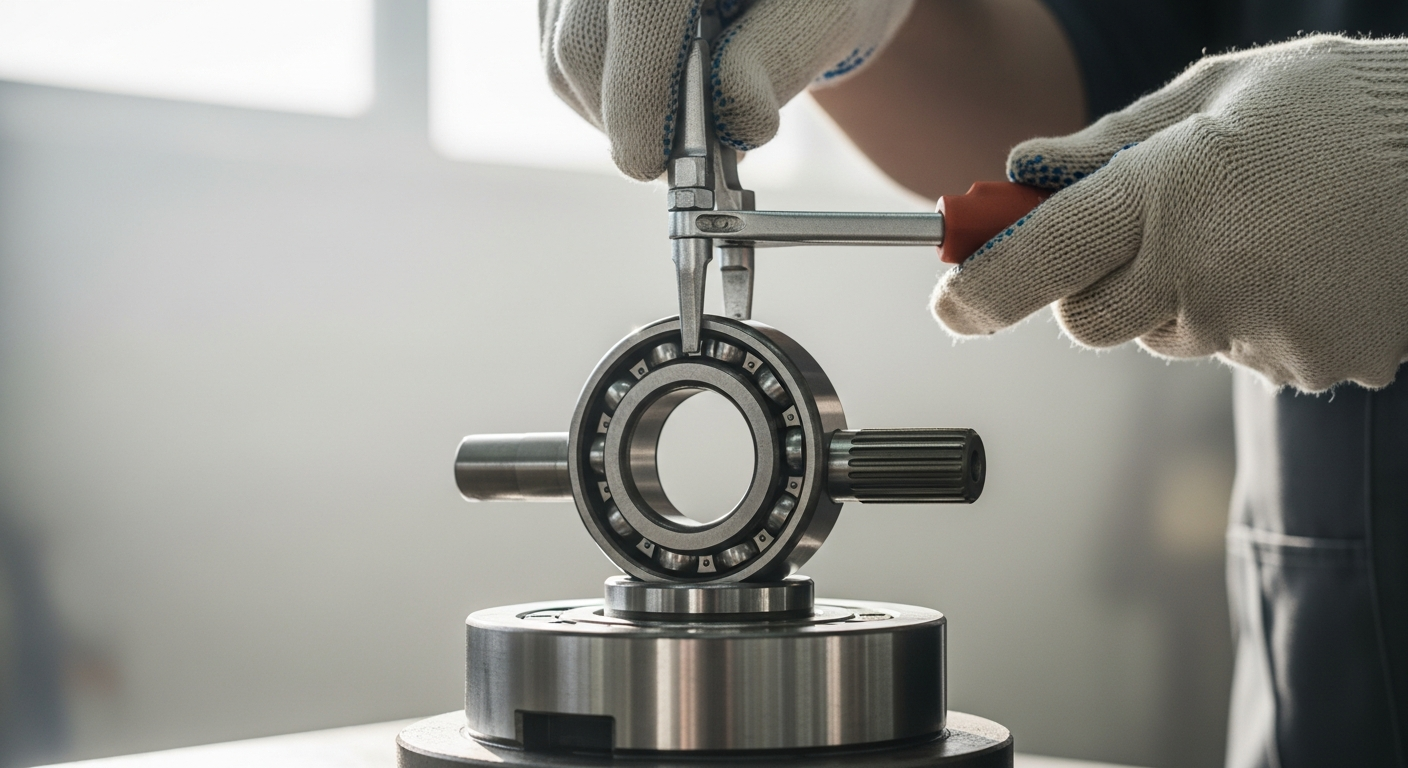

Un mauvais choix de roulement à billes débouche sur une usure prématurée, une surchauffe ou une panne coûteuse. Cinq points à vérifier avant toute commande. 1. La désignation normalisée (code ISO/DIN) Chaque roulement à billes porte une référence standardisée, identique quel que soit le fabricant. Prenons le 6204-2RS : 6 = série à gorges profondes ; 2 = série de largeur ; 04 = alésage de 20 mm (code multiplié par 5) ; 2RS = double joint caoutchouc. Cette codification garantit une interchangeabilité totale entre fabricants pour une même référence. 2. Les dimensions : alésage, diamètre extérieur, largeur Avant tout remplacement, mesurez les trois dimensions avec un pied à coulisse : le diamètre d'alésage d , le diamètre extérieur D et la largeur B , tous en millimètres. Sans ces valeurs, impossible de trouver la bonne référence. 3. Le type de protection et d'étanchéité Le suffixe de la référence indique le niveau de protection : Ouvert : sans protection, regraissage régulier nécessaire ; Z / ZZ : flasque(s) métallique(s), protection contre la poussière ; RS / 2RS : joint(s) caoutchouc, protège poussière et humidité, prégaissé à vie en conditions normales ; LLU : joint basse friction, adapté aux hautes vitesses. 4. La vitesse de rotation et la température de service Vérifiez la vitesse limite en tr/min dans la fiche technique du fabricant. Au-delà de 150 °C, il faut passer à une graisse haute température ou à des roulements céramique pour éviter la dégradation du lubrifiant. 5. La charge admissible (C et C0) Deux valeurs figurent dans chaque fiche technique : la charge dynamique de base C , qui détermine la durée de vie en rotation, et la charge statique C0 , charge maximale admissible sans déformation permanente des chemins de roulement. Ces données sont indispensables pour un dimensionnement correct.
Un montage soigné conditionne directement la longévité du roulement à billes . La règle de base : exercer la force uniquement sur la bague à emmancher, jamais au travers des billes. Un manchon de montage ou une presse est préférable dans tous les cas. L'erreur la plus fréquente reste les coups de marteau directs sur la bague. Ils provoquent un écaillage des chemins de roulement et raccourcissent drastiquement la durée de vie. Sur le graissage : un roulement 2RS est prégaissé à vie dans des conditions normales. En milieu sévère (humidité, vibrations, températures extrêmes), un regraissage périodique avec une graisse lithium NLGI 2 s'impose, en remplissant 30 à 40 % du volume libre. Signes d'usure à surveiller : vibrations anormales perçues à la main ou détectées par mesure ; bruit de craquement, de sifflement ou de grondement ; jeu perceptible lors d'une rotation manuelle lente ; échauffement localisé de l'arbre ou du palier. La durée de vie théorique se calcule selon la norme ISO 281 , exprimée en L10 : nombre de millions de tours atteints par 90 % d'un lot sans défaillance. Un roulement correctement monté et lubrifié, dans ses plages nominales, peut tenir plusieurs dizaines de milliers d'heures.
Un roulement à billes utilise des éléments sphériques qui génèrent peu de frottement et conviennent aux vitesses élevées avec des charges modérées. Un roulement à rouleaux (cylindriques, coniques ou tonneaux) supporte des charges plus lourdes, mais frotte davantage à haute vitesse. Le choix dépend avant tout des niveaux de charge et de vitesse propres à l'application.
La référence suit une norme ISO universelle. Exemple avec le 6205-2RS : "6" désigne le type gorges profondes, "2" la série dimensionnelle, "05" l'alésage de 25 mm (05 multiplié par 5), et "2RS" deux joints caoutchouc étanches. Cette codification est identique quel que soit le fabricant, ce qui simplifie le remplacement.
Les signes caractéristiques sont un bruit inhabituel (craquement, sifflement, grondement), des vibrations anormales perçues à la main ou mesurées, un échauffement localisé de l'arbre ou du palier, et un jeu perceptible lors d'une rotation manuelle lente. Un roulement à billes usé doit être remplacé rapidement pour éviter des dommages sur les pièces environnantes.
Oui, pour un roulement ouvert ou à flasques métalliques (Z/ZZ). Il faut le démonter, le nettoyer au solvant (type white spirit), vérifier l'absence d'écaillage sur les chemins, puis appliquer une graisse lithium NLGI 2 en remplissant 30 à 40 % du volume libre. Les roulements à joints caoutchouc 2RS sont prégaissés à vie et ne sont pas conçus pour être réparés.
La durée de vie se calcule selon la norme ISO 281 , exprimée en L10 : le nombre de millions de tours que 90 % d'un lot identique atteint sans défaillance. En pratique, tout dépend des charges appliquées, de la vitesse, de la lubrification et des conditions environnementales. Un roulement à billes bien monté et entretenu, dans ses plages nominales, peut fonctionner pendant plusieurs dizaines de milliers d'heures. Vous cherchez un roulement à billes par référence ou par dimensions ? Consultez notre catalogue en ligne pour trouver rapidement la pièce adaptée à votre application.
